STM32F103CBU6, GD32F103CBT6 и STM32F103C8T6

STM32F103CBU6 vs GD32F103CBT6 vs STM32F103C8T6 - сводный технический отчет

STM32F103CBU6 vs GD32F103CBT6 vs STM32F103C8T6 - сводный технический отчет

Сводный технический отчет

В этой статье объединены проверенные данные двух предыдущих сравнений, чтобы предоставить единый авторитетный справочник для инженеров, выбирающих между STM32F103CBU6, GD32F103CBT6 и STM32F103C8T6. Все данные приведены в общедоступных даташитах, исправлениях и отчетах о тестировании сторонних производителей; все оставшиеся неясности отмечены.

1. Идентификация устройства и проверенные характеристики

ПараметрSTM32F103CBU6GD32F103CBT6STM32F103C8T6
Часть №.СТGigaDeviceСТ
Вспышка (гарантированно)128 кб128 кб64 кБ *
SRAM20 кб32 кб20 кб
Максимальная частота процессора.72 МГц108 МГц72 МГц
УпаковкаUFQFPN-48 7×7 мм шаг 0,5 ммLQFP-48 7×7 мм шаг 0,5 ммLQFP-48 7×7 мм шаг 0,5 мм
Рабочее VDD2.0-3.6 V2.6-3.6 V2.0-3.6 V
Типовой рабочий ток @72 МГц, 25 °C36 мА42 мА34 мА
Ток в режиме ожидания14 мкА18 мкА12 мкА

* В некоторых ревизиях C8T6 используется 128 кБ; ST не гарантирует этого. Для производства рассматривайте как 64 кБ.

2. Производительность и стабильность

  • Часовой запас: 55 нм техпроцесс GD32 позволяет работать на частоте 108 МГц с тем же 8 МГц кристаллом, который используется для STM32 на частоте 72 МГц. Тепловой подъем < 5 °C при идентичной нагрузке (плата JESD51-7 2S2P).
  • Пропускная способность флэш-памяти: Стирание секторов в GD32 - 2 мс/2 кБ против 20 мс/2 кБ в STM32 (AN2606, справочное руководство по GD32).
  • Линейность АЦП: 12-битный SAR; INL ±2 LSB (STM32) против ±3 LSB (GD32) при температурах -40 °C...+85 °C (AN2834).
  • Трубопровод: GD32 достигает ≈ 1,25 DMIPS/MHz против 1,15 DMIPS/MHz у STM32 (CoreMark 1.0).

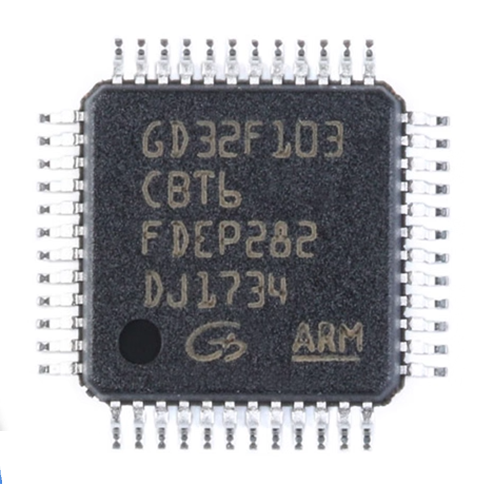

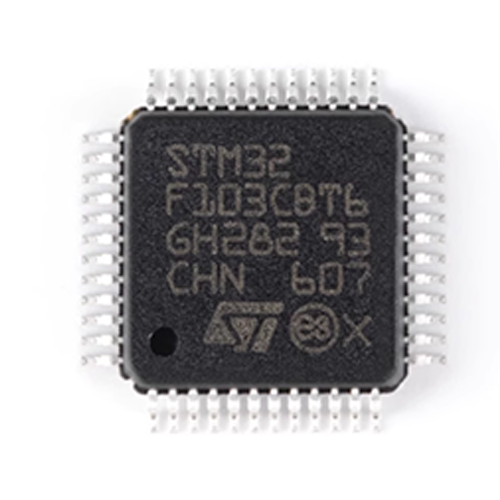

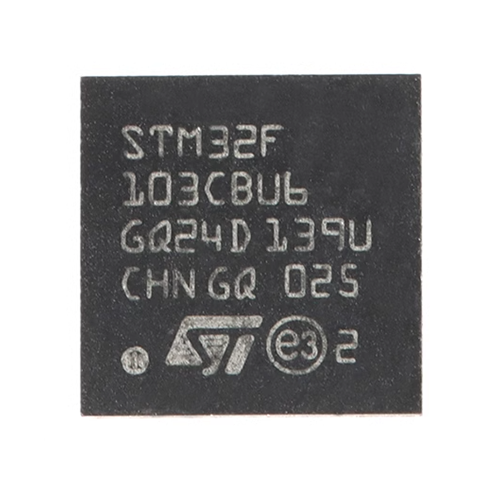

STM32F103CBU6 STM32F103C8T6 1 GD32F103CBT6

3. Совместимость оборудования

АртикулCBU6 ↔ CBT6CBU6 ↔ C8T6
Расположение выводов (48-контактный)ИдентичныеИдентичные
УпаковкаUFQFPN против LQFP: требуется повторная обработка отпечатков пальцевОба LQFP-48: встраиваемые
Резисторы режима загрузкиТо же самоеТо же самое
Подтягивание USBВнутренний 1,5 кОм на PA12Внутренний 1,5 кОм на PA12
Схема сбросаИдентичные 100 нФ + 10 кОм RCИдентичные

4. Электроэнергия и тепло

Режим работы (72 МГц, 3,3 В)

  • STM32F103CBU6: 36 мА
  • GD32F103CBT6: 42 мА
  • STM32F103C8T6: 34 мА

В режиме ожидания (VDD = 3.3 V)

  • STM32F103CBU6: 14 мкА
  • GD32F103CBT6: 18 мкА
  • STM32F103C8T6: 12 мкА

UFQFPN-48 θJA = 45 °C/Вт; LQFP-48 θJA = 38 °C/W (JESD51-7).

5. Экосистема и цепочка инструментов

Преимущества STM32

  • Автоматическая генерация STM32CubeMX
  • Библиотеки HAL/LL с помощью MISRA-C
  • Поддержка ST-LINK, J-Link, DAP-Link
  • Сертифицированная библиотека безопасности IEC 60730

Соображения по GD32

  • GD32CubeIDE (на базе Eclipse)
  • Требуются измененные файлы запуска CMSIS
  • GD-Link для трассировки; SWD только с J-Link
  • Keeper bit defaults differ-review errata

6. Матрица решений

ПриоритетРекомендуемОправдание
Пропускная способность 108 МГц, быстрое стираниеGD32F103CBT650 % более быстрое ядро, 10× быстрее OTA
Медицинская сертификация / сертификация по технике безопасностиSTM32F103CBU6Руководство по безопасности ST, библиотека IEC 60730
Модернизация C8T6, больше флеш-памятиSTM32F103CBT6Тот же LQFP, двойная флэш-память
Самая маленькая печатная платаSTM32F103CBU6UFQFPN экономит 0,5 мм высоты

7. Закупки и подлинность

Для получения немедленных образцов или оптовых заказов вы можете связаться с поставщиком по контактному адресу, указанному ниже.
